Montageanleitung

Für Hauptstation, Pumpstation und automatischen Satelliten

Wenn Sie Ihre neue Hauptstation, Pumpstation oder Ihren automatischen Satelliten montieren, empfehlen wir Ihnen den System Cleaners Hebebügel, um die Sicherheit zu gewährleisten und das Risiko von Hebeunfällen zu vermeiden. Die Halterung verfügt über drei unterschiedlich große Sockel, so dass sie an eine Reihe von Geräten angepasst werden kann: AM/AMM, MS, PS und AS/ASM.*

*Beachten Sie, dass der Hebebügel nicht für MS(C)1-10, CP und AMM50-10 geeignet ist.

Bitte befolgen Sie die nachstehenden Anweisungen.

Beginnen Sie mit dem Bohren von Löchern und der Montage der Wandhalterung (die Halterung wird zusammen mit Schrauben und Dübeln geliefert).

WICHTIG: Denken Sie bei der Befestigung des Geräts an der Wand oder am Bodengestell IMMER daran, die Sicherheitsschraube an der Unterseite des Schranks in die Wand (1) oder in das Bodengestell (2) einzuschrauben.

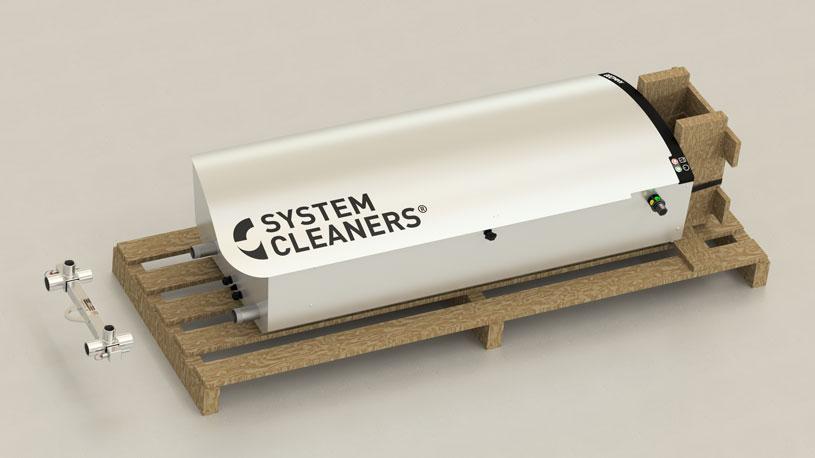

Ihr neues System Cleaners Gerät wird auf einer Palette liegend geliefert. Für die Montage an einer Wandhalterung oder einem Bodenregal empfehlen wir die System Cleaners Hebebügel (Art.-Nr. 96-010500). Der Hebebügel passt zu den Ein- und Auslassrohren.

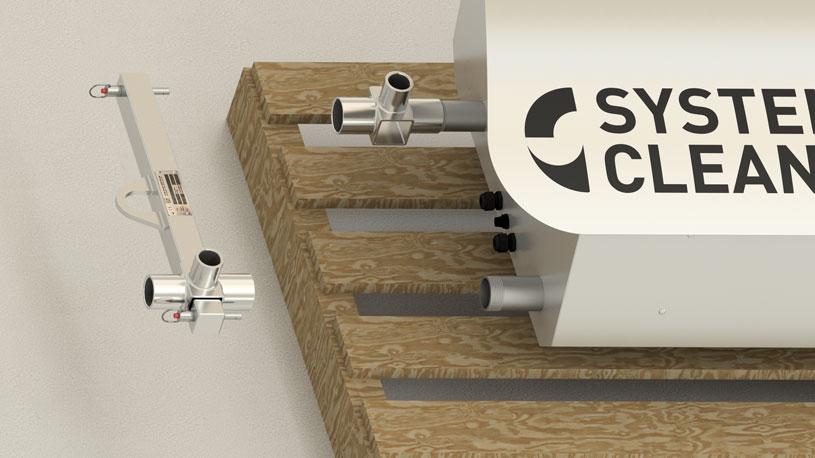

Entfernen Sie die Stifte und den Querbalken und montieren Sie die Buchsen in der richtigen Größe auf die Ausgänge.

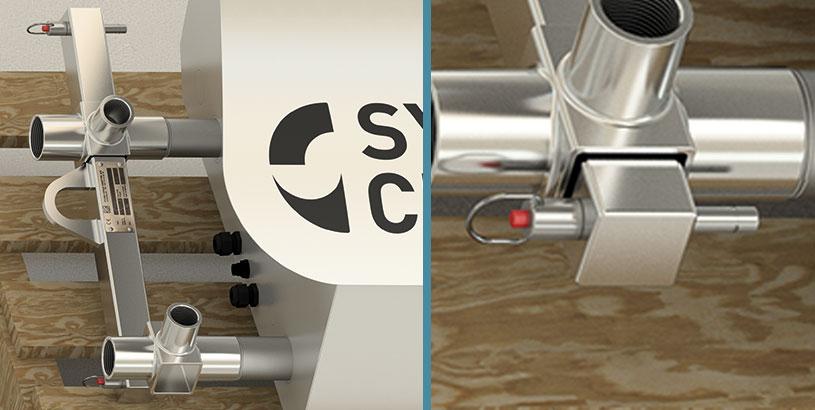

Bringen Sie die Querstange in die richtige Position, indem Sie sie durch die quadratischen Löcher schieben. Vergewissern Sie sich, dass beide Stifte richtig befestigt sind.

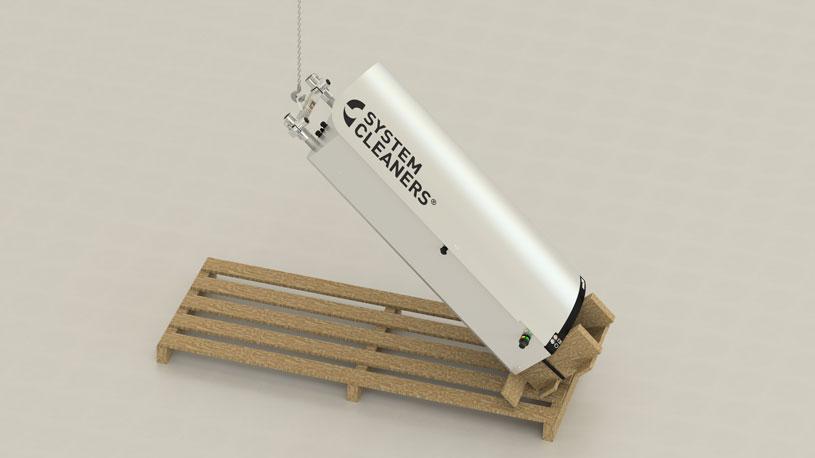

Verwenden Sie den Hebebügel, um das Gerät von der horizontalen in die aufrechte Position zu bringen.

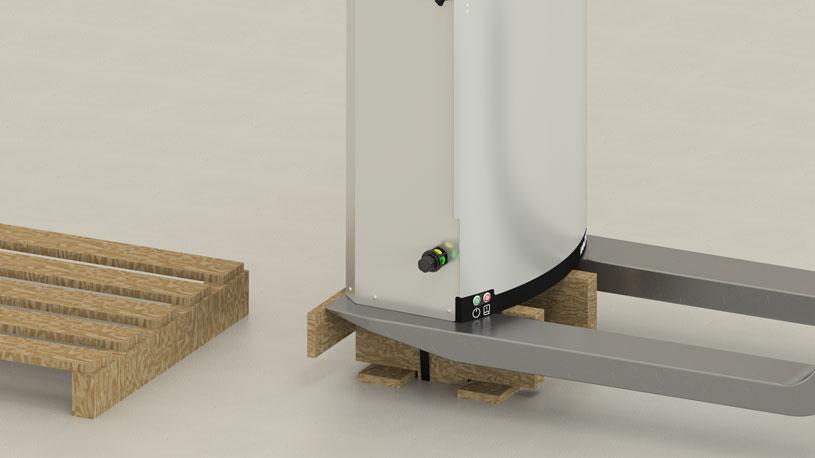

In aufrechter Position kann ein Gabelstapler für die letzten Schritte der Installation verwendet werden.

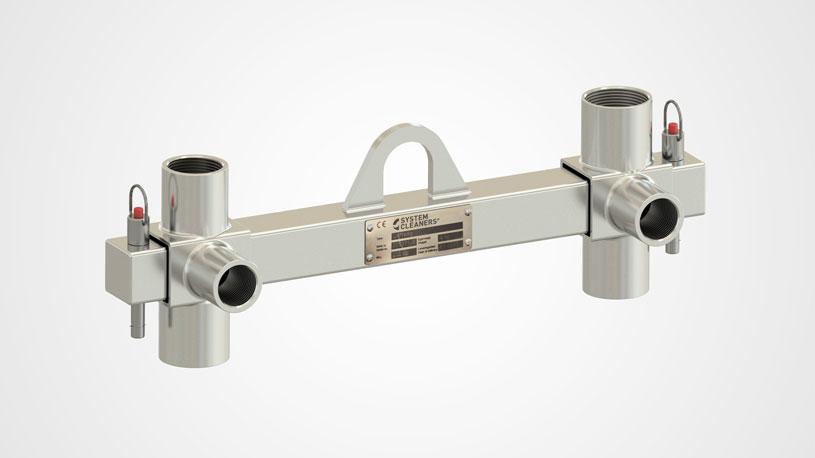

System Cleaners Hebebügel Art.-Nr. 96-010500

Anschlüsse: 1" BSP, 1¼" BSP, 1½" BSP
Anwendbar für: AM/AMM, MS, PS und AS/ASM*
Tragfähigkeit: 200 kg

*Ausnahmen: MS(C)1-10, CP und AMM50-10.
