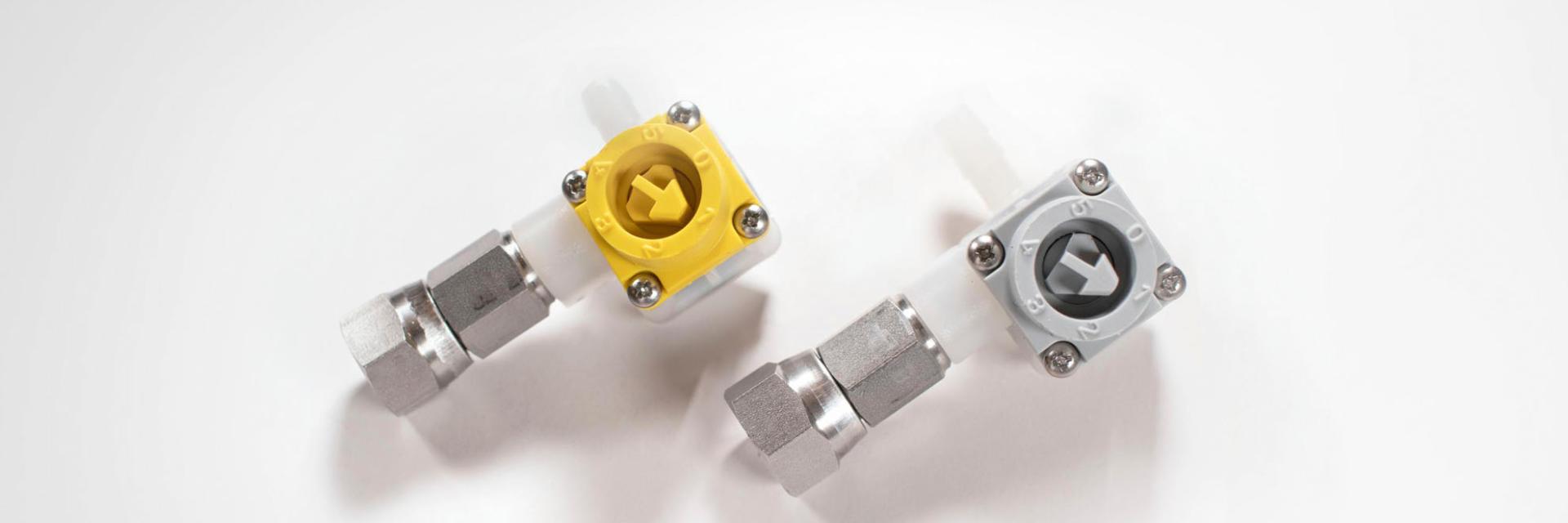

SC Klick-Dosierventil
Durch Drehen einer Scheibe mit fünf verschiedenen Löchern kann die gewünschte Menge an Chemikalien genau bestimmt werden.
Verwenden Sie den Schlüssel, der auch zum Verschließen der Schranktür dient, zum Einstellen der Chemikaliendosierung.
Jedes Mal, wenn die Einstellung geändert wird, führt eine Federkraft zu einem Klicken, das anzeigt, dass das Ventil in der gewünschten Position eingestellt ist.
Beachten Sie, dass die Zahlen auf dem Dosierventil nicht die Konzentration angeben.
Die Dosierung ist von vielen Faktoren wie Produkttemperatur, Viskosität, Dichte, Druckbedingungen, Schlauchlänge, Luftdruck usw. abhängig.
Daher sind die in den nachstehenden Tabellen genannten Prozentsätze nur Richtwerte.
Wir empfehlen, dass die Dosierung von Ihrem Chemikalienlieferanten angepasst wird.
Dosierventil Grau - für Schaumprodukte
| Luft Druck |
Position | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Öffnungsgrenze | |||||
| 0,8 mm | 1,0 mm | 1,2 mm | 1,4 mm | 1,6 mm | |
| 0 Bar | 3,5% | 5,1% | 7,3% | 8,3% | 9,1% |
| 5 Bar | 3,5% | 4,8% | 6,3% | 7,3% | 8,1% |
| 6 Bar | 3,1% | - | 5,5% | - | 7,3% |

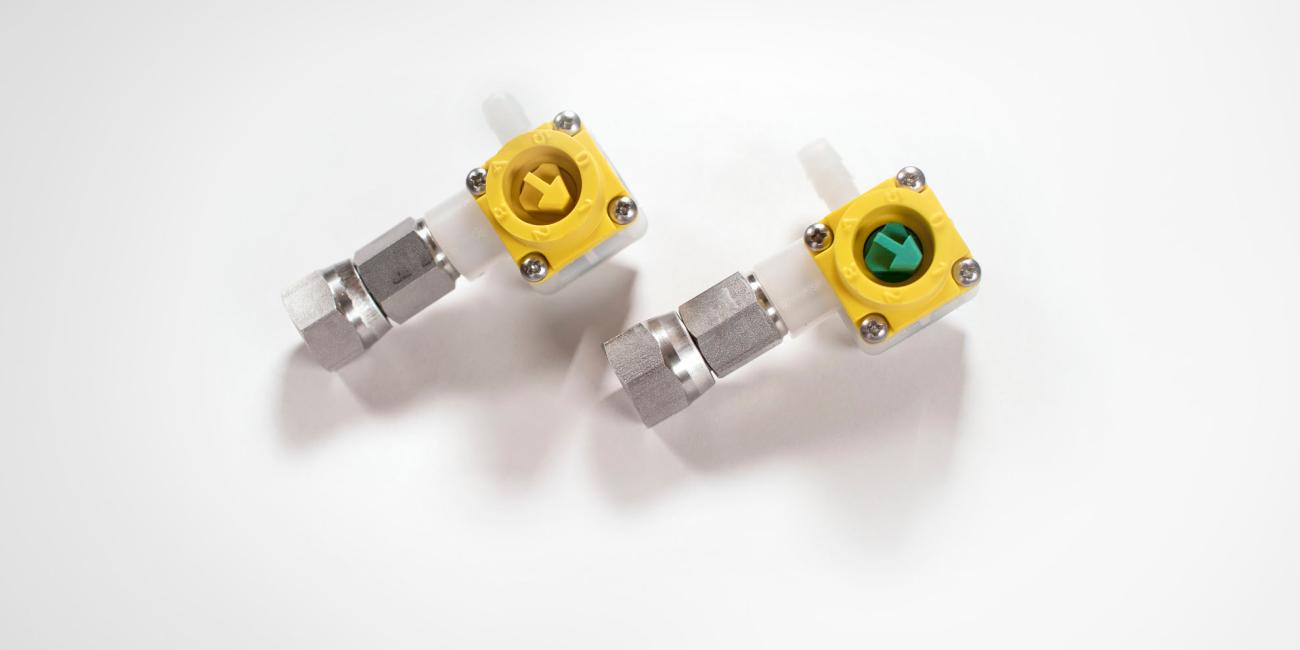

Dosierventil Gelb - für Desinfektionsmittel
| Luft Druck |
Position | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Öffnungsgrenze | |||||
| 0,5 mm | 0,6 mm | 0,7 mm | 0,8 mm | 0,9 mm | |
| 0 Bar | 1,6% | 2,2% | 2,9% | 3,5% | 4,8% |
| 5 Bar | 1,3% | 2,0% | 2,6% | - | 4,4% |
| 6 Bar | 1,3% | 1,9% | 2,3% | - | 4,4% |
Klicken Sie für ein größeres Bild
Die Dosierung hängt von vielen Faktoren wie Produkttemperatur, Viskosität, Dichte, Druckbedingungen, Schlauchlänge, Luftdruck usw. ab.
Daher sind die in der obigen Abbildung genannten Prozentsätze nur Richtwerte.
